1. Руководство пользователя. ПО САРУС+. Управление данными об изделии
1.1. Введение
1.1.1. Использование материалов
Настоящий документ является собственностью ООО «ТопС Бизнес Интегратор». Никакая часть этого документа не может быть передана, в том числе временно, для ознакомления без письменного согласия ООО «ТопС Бизнес Интегратор».
1.1.2. Обратная связь/контактная информация
Контактная информация для вопросов и обратной связи доступна на странице: https://sarusplus.ru/contacts.
1.1.3. Общие положения
В настоящем документе приводится описание работы модулей «Домашний экран», «Рабочий стол» и «Управления структурой», реализующих функции управления данными об изделии, являющихся частью программного обеспечения «САРУС+» (созданное на базе САРУС) (далее ПО «САРУС+»).
1.2. Приложения и функциональные блоки ПО «САРУС+»
На данном этапе разработки ПО «САРУС+» реализованы приложения «Домашний экран», «Рабочий стол» и «Управление структурой», решающие задачи по управлению данными об изделии (PDM), в части сбора, структурирования и управления данными об изделии и другой информацией, отображения атрибутивной информации об объектах, управления электронной структурой изделия.
В составе приложений выделены функциональные блоки:
вход и аутентификации пользователя;
домашний экран;
персональный «Рабочий стол» пользователя;
управление структурой;
управление интерфейсом.
Система находится в стадии разработки и процесс расширения функциональных возможностей является непрерывным, в связи с чем в составе ПО могут присутствовать функции и блоки, неописанные в настоящем документе.
1.3. Начало и завершение работы с ПО «САРУС+»
1.3.1. Вход и аутентификация пользователя в ПО «САРУС+»
- Логин (1): ЭкспертРРПОДля входа в ПО «САРУС+» перейдите по web-адресу с развернутым ПО в формате https://~your addres~. Система выполнит перенаправление на страницу входа и аутентификации: https://~your addres~/login
Введите обязательные данные для входа - логин и пароль в соответствующие поля: «Показать все»
- Пароль (2): ЭкспертРРПО
Нажмите кнопку «Войти» (3) (Рисунок 1).
Рисунок 1 – Окно входа в систему
При успешной аутентификации пользователь перенаправляется на домашний экран веб-приложения «САРУС+» (Рисунок 2).

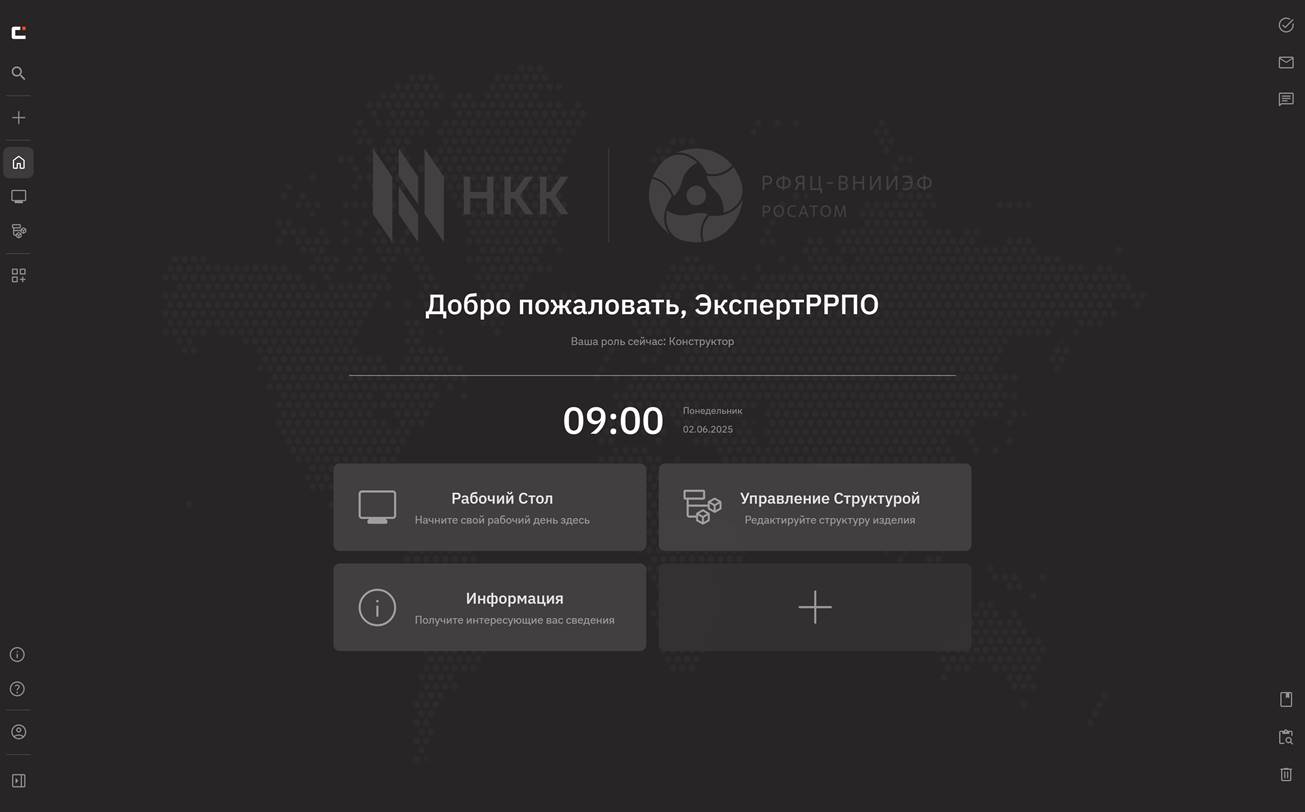

Рисунок 2 – Домашний экран
В случае ввода неверных учётных данных при выполнении входа в систему, в правом верхнем углу страницы отображается уведомление о неудачной попытке идентификации (Рисунок 3). Для продолжения работы рекомендуется проверить правильность ввода логина и пароля, после чего повторить попытку авторизации.

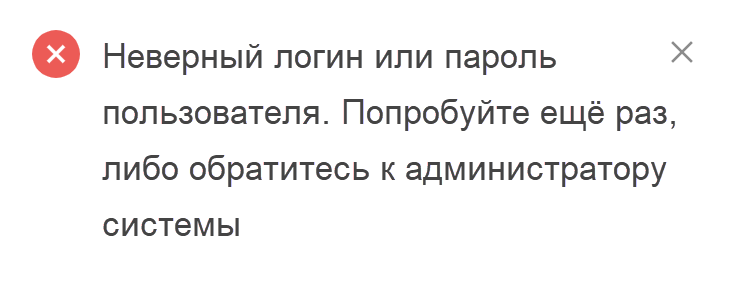

Рисунок 3 – Уведомление об ошибке при авторизации
1.3.2. Выход из ПО «САРУС+»
Для завершения сеанса работы веб-приложения в контексте любого приложения на левой панели инструментов выберите раздел «Сведения о текущем пользователе» (1). Откроется диалоговое окно, в котором выполните команду«Выход из системы» (2) (Рисунок 4)
Рисунок 4 – Выход из веб-приложения
После завершения сеанса работы и выхода из веб-приложения пользователь перенаправляется на страницу аутентификации (Рисунок 5).
Рисунок 5 – Результат выхода из веб-приложения
1.4. Домашний экран
Домашний экран выполняет функцию главной (стартовой страницы) системы. Пользователю следует начинать работу здесь. Основное пространство стартовой страницы занимает центральная область, где отображается (Рисунок 6):
(1) – приветственное сообщение с информацией о пользователе;(2) – текущие время и дата;
(3) – виджеты для быстрого доступа к основным функциям системы.
При нажатии на любой из виджетов, пользователь будет перенаправлен в соответствующее приложение. При нажатии на (4) система отобразит информацию о программе.Рисунок 6 - Стартовая страница
1.5. «Рабочий стол»
Со стартовой страницы перейдите в приложение «Рабочий стол», нажав на одноименный элемент управления – виджет (1)(Рисунок 7).
Откроется страница приложения «Рабочий стол» (2)Рисунок 7 – Переход в приложение «Рабочий стол»
(Рисунок 8), доступная по web-адресу: *https://~your addres~/*\ **workplace** *.*
Рисунок 8 – Приложение «Рабочий стол»
1.5.1. Навигация по странице «Рабочий стол»
Приложение «Рабочий стол» включает в себя несколько функциональных блоков (Рисунок 9): (1) – персонализированная рабочая область пользователя – отображает индивидуальные настройки и данные, доступные текущему пользователю;(2) – область просмотра и/или редактирования сведений о выбранном объекте – предназначена для детального ознакомления с информацией об объекте, а также её изменения при наличии соответствующих прав;
(3) – смарт-панель команд – содержит набор действий и операций, доступных в текущем контексте.
Рисунок 9 – Функциональные блоки приложения «Рабочий стол»
1.5.1.1. Быстрая навигация по папкам через навигационную цепочку
Выбор любого объекта в рабочей области (1) делает доступной навигационную цепочку (2), отображающую последовательный путь от верхнеуровневого элемента рабочего стола пользователя к текущему объекту.Для перехода на предыдущий уровень иерархии необходимо выбрать соответствующий элемент в цепочке (3) одним кликом (Рисунок 10).
Выполнен переход к объекту выбранного уровня (4). Навигационная цепочка обновлена с учётом нового положения в иерархии (5) (Рисунок 11).Рисунок 10 – Навигация в приложении «Рабочий стол»
Рисунок 11 – Навигация в приложении «Рабочий стол»
1.5.1.2. Фильтрация объектов на рабочем столе
Для фильтрации в контексте рабочего стола нажмите на кнопку «Фильтровать объекты на странице» (Рисунок 12).Рисунок 12 – Кнопка «Фильтровать» в приложении «Рабочий стол»
(1) – Выбор из списка поля (атрибута) по которому будет выполняться фильтрация;Отобразится окно с параметрами фильтрации (Рисунок 13). Текущее состояние окна является состоянием по умолчанию. В данном диалоговом окне доступно:
(2) – Выбор оператора сравнения;
(3) – Ввод значения для фильтрации;
(4) – При необходимости добавьте дополнительные условия, нажав кнопку «Добавить фильтр»;
(5) – Кнопка «Применить» (атрибута) для отображения в видимой области рабочей области объектов, соответствующих заданным критериям;
(6) – Кнопка «Отменить» для закрытия диалога установки фильтров без применения настроек;
(7) – Кнопка «Очистить» для сброса всех настроенных фильтров без закрытия диалогового окна;
(8) – Кнопка сброса установленного фильтра.
Рисунок 13 – Параметры фильтрации
Пример: Установить фильтр для отображения на рабочем столе только объектов с типом папка
(1) – выбрать из списка значение «Тип»;Для фильтрации объектов необходимо выполнить следующие действия (Рисунок 14):
(2) – выбрать оператора сравнения «Равно»;
(3) – ввести значение «Папка»;
(4) – нажать кнопку «Применить».
После применения фильтра иконка фильтра меняется, указывая, что установлена фильтрация (5), контент (6) в рабочей области обновляется в соответствии с заданными условиями(Рисунок 15). Результаты фильтрации применяются только к текущему представлению и автоматически не сохраняются при выходе.Рисунок 14 – Параметры фильтрации
Рисунок 15 – Результат установки фильтрации
Пример: Установить дополнительный фильтр для получения всех объектов с типом папка и содержащих в поле объект определенное значение.
При добавлении нескольких условий фильтрации они применяются одновременно — система отбирает только те объекты, которые соответствуют всем указанным условиям.
Для установки дополнительного условия повторно откройте диалоговое окно установки фильтрации (Рисунок 16).
В окне нажмите на кнопку «Добавить фильтр» (1).Появляется следующий набор полей для фильтра (2).
Далее выполните следующие действия:
(3) – выбрать из списка значение «Объект»;
(4) – выбрать оператора сравнения «Содержит»;
(5) – ввести значение «мотор»;
(6) – нажать кнопку «Применить».
Рисунок 16 – Параметры фильтрации
После применения дополнительного фильтра все условия фильтрации объединяются логическим оператором «И», тем самым в рабочей области отображены релевантные данные (Рисунок 17).
Рисунок 17 – Результат установки фильтрации
Пример: Сбросить все установленные фильтры
Для восстановления полного списка объектов и отключения всех заданных условий фильтрации выполните следующие действия:
(1) – нажмите кнопку «Очистить». Все ранее заданные условия будут удалены;(2) – закройте окно фильтрации, нажав на кнопку «Применить» (Рисунок 18).
После сброса фильтра соответствующая иконка в интерфейсе меняет своё состояние на состояние по умолчанию (3).Рисунок 18 – Сброс фильтрации
Контент в рабочей области обновится, отображая все доступные элементы без ограничений (Рисунок 19).
Рисунок 19 – Результат сброса фильтрации
1.5.2. Команды буфера обмена: «Копировать», «Вырезать», «Вставить»
Команды работы с буфером обмена позволяют временно хранить один объект в буфере обмена и переносить его между различными папками рабочего стола.
В буфере обмена может находиться только один объект. При повторном вызове команды «Вырезать» или «Копировать» предыдущее значение заменяется новым.
Команды доступны на смарт-панели (Рисунок 20)
(1) «Вырезать» – становится активной при выборе объекта в рабочей области;(2) «Копировать» – становится активной при выборе объекта в рабочей области;
(3) «Вставить» – недоступна, если буфер обмена пуст.
Рисунок 20 – Команды буфера обмена
Альтернативный вызов команд из контекстного меню (Рисунок 21):
Рисунок 21 – Команды буфера обмена
Если пользователь вставляет объект, который уже присутствует в целевой папке, система выводит информационное уведомление (Рисунок 22). Операция вставки не выполняется.

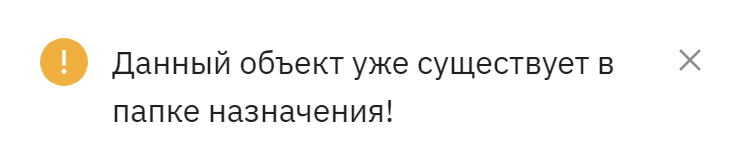

Рисунок 22 – Уведомление
Выберите в рабочей области объект (1).Пример: Сочетание команд вырезать и вставить
На смарт-панели нажмите «Вырезать»(2) (Рисунок 23).
Рисунок 23 – Команда вырезать
Выберите целевую папку для вставки (3) в рабочей области и нажмите «Вставить» на смарт-панели (4) (Рисунок 24).Объект исчезнет из текущей папки (или корня рабочего стола), а команда «Вставить» становится активной на смарт-панели.
Рисунок 24 – Команда вставить
Объект будет перемещён в целевую папку (Рисунок 25).
Рисунок 25 – Результат выполнения команды вставить
Выберите в папке рабочей области объект (1). На смарт-панели нажмите «Копировать» (2) (Рисунок 26).Пример: Сочетание команд копировать и вставить
Рисунок 26 – Команда копировать
Выберите системную папку «Новое» в рабочей области (3) и нажмите «Вставить» (4) на смарт-панели (Рисунок 27).Объект остаётся в исходной папке, а команда «Вставить» становится активной на смарт-панели.
Рисунок 27 – Команда вставить
Скопированный объект отображается как в системной папке «Новое», так и в исходной папке (Рисунок 28).
Рисунок 28 – Результат выполнения команды вставить
1.5.3. Создание, редактирование объектов рабочего стола
1.5.3.1. Создание объектов
Для создания объекта в корне рабочего стола:Убедитесь, что рабочая область не содержит выделенных объектов:
Если в рабочей области выбрана какая-либо папка или объект, щелкните на ней левой кнопкой мыши для снятия выделения.
В интерфейсе смарт-панели найдите (1) и выполните команду «Создать объект» (2) (Рисунок 29).
Откроется окно создания объекта на этапе выбора типа создаваемого объекта. Доступные варианты типов объектов представлены в виде списка (3) (Рисунок 30):Рисунок 29 – Команда создать объект
Рисунок 30 – Команда создать объект, выбор типа объекта
Выберите тип объекта «Папка» (4). Деактивируйте режим непрерывного добавления, сняв отметку с соответствующего чекбокса (5). После этого нажмите кнопку «Продолжить» (6) (Рисунок 31).Пример: Единичное создание объекта на примере типа объекта «Папка»
Рисунок 31 – Команда создать объект, выбор типа объекта
Осуществляется переход к заполнению атрибутов (Рисунок 32).

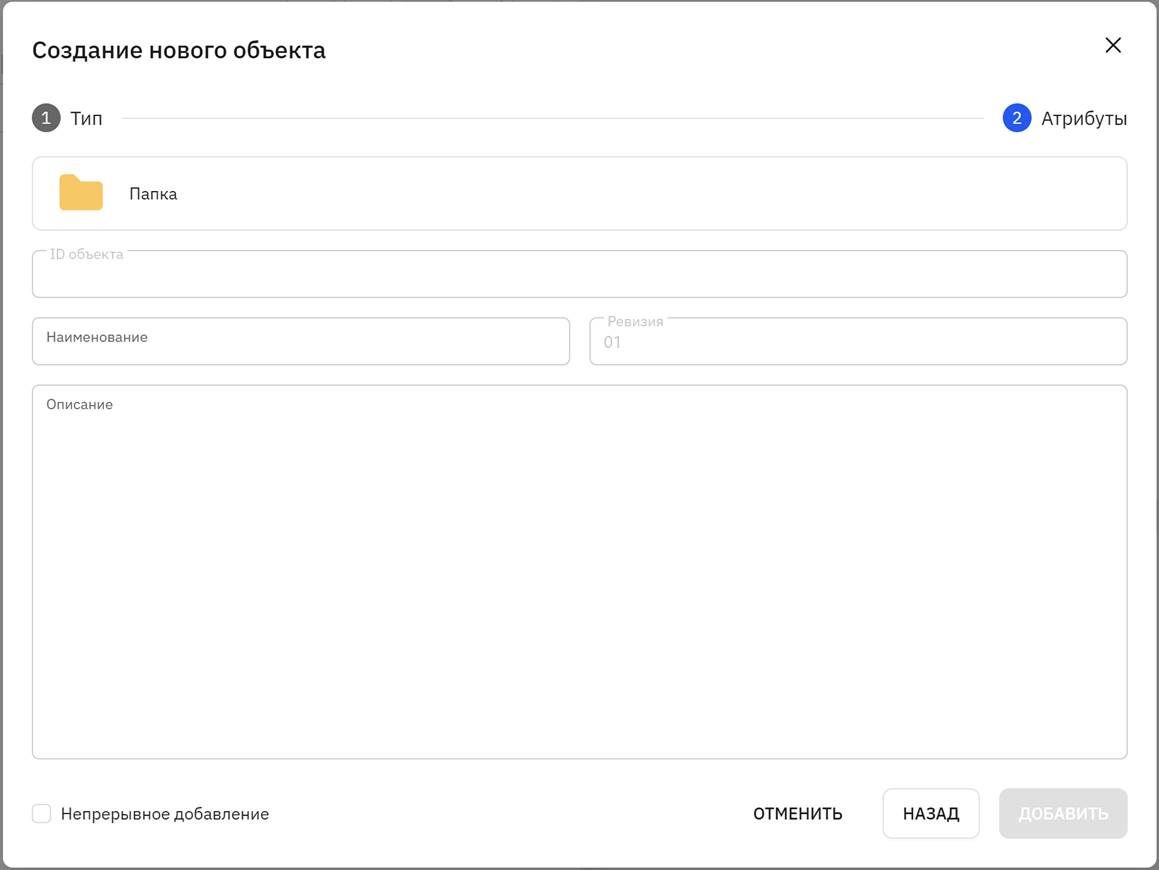

Рисунок 32 – Команда создать объект, заполнение атрибутов
- «Наименование» (4)(Обязательное поле);Доступные поля для заполнения для типа «Папка» (Рисунок 32):
- «Описание» (5);
- «Ревизия» - предзаполнено значением «01» и недоступно к редактированию; - «ID Объекта» - пустое поле и недоступно для редактирования.Заполните свойства «Наименование» и «Описание» и нажмите кнопку «Добавить» (6) (Рисунок 33).
Рисунок 33 – Команда создать объект, заполнение атрибутов
Созданный объект типа «Папка» отображается на рабочем столе пользователя (Рисунок 34).
Рисунок 34 – Созданный объект
Выберите вновь созданную папку (1), вызовите команду создания объектов с помощью смарт-панели (2) (Рисунок 35).Пример: Непрерывное создание объекта на примере типов объектов «Деталь» и «Сборочная единица».
В списке доступных типов объектов выберите тип «Деталь» (3). Убедитесь, что чекбокс непрерывного ввода активирован (4). Нажмите кнопку «Продолжить» (5) (Рисунок 36).Рисунок 35 – Команда создать объект
Рисунок 36 – Команда создать объект
Осуществляется переход в раздел «Атрибуты», содержащий поля, доступные для заполнения:
«ID Объекта» (обязательное поле);
«Наименование» (обязательное поле);
«Ревизия» (по умолчанию 01 и недоступно к редактированию);
«Описание».
При создании нового объекта важно учитывать, что значение атрибута «ID Объекта» должно быть уникальным в пределах системы. Если ввести значение, которое уже используется другим объектом:
диалоговое окно будет закрыто;
на экране отобразится сообщение об ошибке (Рисунок 37)
Введите данные в обязательные поля: «ID Объекта» (6) и «Наименование» (7), затем нажмите «Добавить» (8) (Рисунок 38).

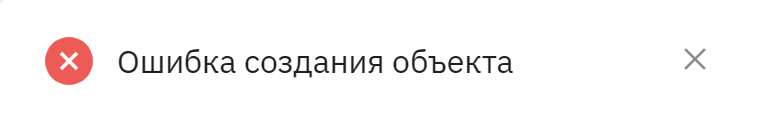

Рисунок 37 – Ошибка создания объекта
Объект «Деталь» успешно размещается в указанной папке (9). При этом диалоговое окно создания объектов не закрывается (10), предоставляя возможность продолжить создание других объектов (Рисунок 39).Рисунок 38 – Команда создать объект
Рисунок 39 – Команда создать объект
Выберите тип объекта «Сборочная единица» (11). Для завершения создания объектов отключите режим непрерывного добавления, сняв отметку в соответствующем чекбоксе (12). Нажмите кнопку «Продолжить»(13) (Рисунок 39).Для создания ещё одной детали выполните повторно шаги с 3 по 8 (Рисунок 36 и Рисунок 38). Новая деталь добавляется в папку, в которой была создана предыдущая деталь. Окно создания объектов остаётся открытым и доступным для дальнейшего использования.
В разделе «Атрибуты» введите данные в обязательные поля: «ID Объекта» (6) и «Наименование» (7), затем нажмите «Добавить» (8) (Рисунок 38).Рисунок 40 – Команда создать объект
По завершении операции окно создания объектов закрывается автоматически.Для просмотра вновь созданных объектов разверните папку, нажав на элемент (14). Внутри развернутой папки будут отображены объекты, созданные в рамках режима непрерывного добавления: два объекта типа «Деталь» и один объект типа «Сборочная единица» (15) (Рисунок 41).
Рисунок 41 – Созданные объекты
1.5.3.2. Удаление объекта
Выберите объект на рабочем столе и нажмите «Удалить» на смарт-панели (Рисунок 42).Альтернативный вызов команды «Удалить» — Вызвать контекстное меню(2). Нажать «Удалить» (3) (Рисунок 42).Рисунок 42 – Команда удалить
Рисунок 43 – Команда удалить
После вызова команды происходит проверка наличия ссылок на другие объекты и/или использования объекта в структуре каких-либо объектов.
Если у объекта есть ссылки на другие объекты и/или вхождения в структуры, появится сообщение об ошибке с причиной невозможности выполнить команду (Рисунок 44).

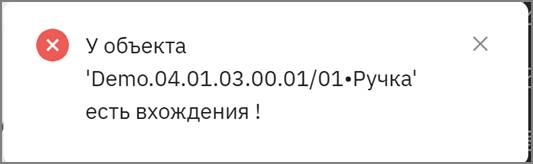

Рисунок 44 – Уведомление при выполнении команды удалить
- нажать «Удалить» (4) – выбранный объект удалится из системы, в том числе и с рабочего стола текущего пользователя; - нажать «Отменить» (5) – выбранный объект остается в списке на рабочем столе.Если объект доступен для удаления, на экране отображается диалоговое окно подтверждения действия (Рисунок 45). В данном окне пользователь может:
Рисунок 45 – Подтверждение выполнения команды удалить
1.5.3.3. Просмотр и редактирование свойств созданного объекта
Для получения информации об объекте выделите его на рабочем столе(1). В правой панели интерфейса откройте вкладку «Обзор» (2) и выберите требуемую секцию, например «Основные» (3) (Рисунок 46).Для редактирования свойств объекта в выбранной секции активируйте режим редактирования, нажав на значок карандаша (4) (Рисунок 46).
Рисунок 46 – Редактирование свойств объекта
При переходе объекта в режим редактирования доступ к изменению предоставляется только тем свойствам, которые выделены серой рамкой. Для редактирования выберите нужное поле, например «Наименование» (3)Альтернативный вариант взятия объекта на редактирование – двойной клик на поле в секции.
— после клика цвет рамки изменится, сигнализируя о возможности ввода данных (Рисунок 47). Внесите требуемое изменение в выбранное поле.
Для сохранения изменений, нажмите кнопку «Применить» (4)(Рисунок 48).Рисунок 47 – Редактирование свойств объекта
Рисунок 48 – Редактирование свойств объекта
Секция станет снова доступна только для просмотра. Значения свойств обновлены согласно внесенным изменениям (Рисунок 49).
Для завершения редактирования без сохранения внесённых изменений нажмите кнопку «Отменить» (5) (Рисунок 50).Рисунок 49 – Редактирование свойств объекта
Рисунок 50 – Редактирование свойств объекта
Объект снова находится в режиме просмотра. Все изменения, внесённые в поля, отменены, и данные отображаются в том виде, в котором они были до начала редактирования (Рисунок 51).
Рисунок 51 – Просмотр свойств объекта
1.5.3.4. Просмотр и создание набора данных
Для доступа к информации о связанных наборах данных (далее НД) выберите объект в рабочей области (1) (например, «Деталь»). В правой панели интерфейса откройте вкладку «Набор данных» (2). На вкладке отображаются все связанные объекты типа «Набор данных», а также их основные свойства (3) (Рисунок 52):наименование;
тип;
файлы;
статус выпуска.
Для создания нового НД нажмите в секции на команду с иконкой **+** «Создать набор данных» (4) (Рисунок 52). Откроется окно создания НД, содержащее следующие обязательные поля для заполнения (Рисунок 53):Рисунок 52 – Создание набора данных
- «Наименование» (1) — значение по умолчанию наследуется от обозначения выбранного объекта на рабочем столе;
- «Тип» (2) — предназначено для выбора значения из выпадающего списка; по умолчанию установлено значение «RGP_Slave».
- «Добавить» (3) — сохранение созданного НД;Кроме того, в окне доступны следующие команды:
- «Отменить» (4) — закрытие окна без создания нового НД.
Рисунок 53 – Создание набора данных
Для создания «пустого» НД (без прикреплённого файла) измените при необходимости значение поля «Наименование», заданное по умолчанию (1). В выпадающем списке выберите тип «PDF» (2). Нажмите кнопку «Добавить» (3) (Рисунок 54).Пример: Создание «пустого» НД на примере типа PDF
Рисунок 54 – Создание набора данных
После выполнения команды окно создания набора данных автоматически закроется. Список связанных наборов данных на вкладке «Набор данных» обновляется с учётом нового элемента НД (Рисунок 55).
Рисунок 55 – Создание набора данных
Для создания набора данных с прикреплённым файлом измените при необходимости значение поля «Наименование», заданное по умолчанию (1). В выпадающем списке выберите тип «PDF» (2). Добавьте файл, перетащив файл в поле «Файл» (3)(Рисунок 56).Пример: Создание набора данных с импортом файла из ОС на примере типа PDF
Альтернативный способ прикрепить файл – нажать на пустое поле «Файл»(1), отобразится проводник ОС для выбора файла(2) (Рисунок 57).Рисунок 56 – Создание набора данных
После перетаскивания или выбора файла в поле «Файл» отобразится название выбранного файла(4). Если требуется заменить файл, воспользуйтесь командой «Очистить выбор» (5), расположенной напротив названия файла. Поле будет очищено, необходимо повторить загрузку файла из ОС. Убедившись в корректности выбранного файла, нажмите кнопку «Добавить» (6) для завершения операции. (Рисунок 58).Рисунок 57 – Создание набора данных
После выполнения команды окно создания набора данных автоматически закроется. Список связанных наборов данных на вкладке «Набор данных» обновляется с учётом нового элемента НД (7). В свойствах вновь созданного НД отображается имя загруженного файла (8) (Рисунок 59).Рисунок 58 – Создание набора данных
Рисунок 59 – Создание набора данных
1.5.3.5. Создание новой ревизии и просмотр списка всех ревизий объекта
В рабочей области выберите объект, для которого требуется создать новую ревизию (например, «Деталь») (1). На смарт-панели найдите и выполните команду «Создать ревизию» (2)(Рисунок 60).Рисунок 60 – Создание ревизии объекта
- «ID объекта» (3) – поле недоступно для редактирования, значение наследуется от исходной ревизии;Откроется окно создания новой ревизии, содержащее следующие данные (Рисунок 61):
- «Наименование» (4) – при необходимости можно внести изменения в текущее значение;
- «Ревизия» (5)< – система автоматически присвоит следующий доступный номер ревизии, поле недоступно для редактирования.
- «Создать» (6) – завершение операции и создание новой ревизии;Доступные команды в окне:
- «Отменить» (7) – закрытие окна без создания новой ревизии.
После выполнения команды «Создать» окно создания новой ревизии автоматически закроется. В рабочей области выбранная ревизия объекта будет заменена на вновь созданную (8) (Рисунок 62).Рисунок 61 – Создание ревизии объекта
Для просмотра полного списка ревизий объекта выберите его в рабочей области (1).Рисунок 62 – Созданная ревизия объекта
В правой части интерфейса откройте вкладку «Изменения» (2).
В секции «Ревизии» будет отображён список всех имеющихся ревизий данного объекта (3)
с указанием их основных свойств:
«Объект» (4),
«Ревизия» (5),
«Статус выпуска» (6),
«Дата выпуска» (7),
«Владелец» (8) (Рисунок 63).
Рисунок 63 – Просмотр ревизий объекта
1.6. «Управление структурой»

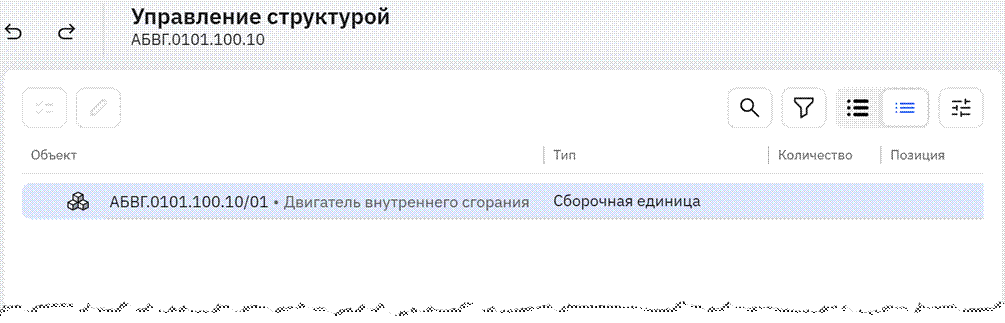

Страница приложения «Управление структурой» имеет web-адрес в формате https://~your addres~/bom-manager.
1.6.1. Навигация по странице «Управление структурой
(1) Область навигации по объектам структуры – представляет иерархическое (древовидное) отображение объектов, на котором видны вхождения объектов уровня «родитель»-«потомок» и свойства этих вхождений.Приложение «Управление структурой» по аналогии с приложением «Рабочий стол» включает в себя несколько функциональных блоков (Рисунок 64):
(2) Область просмотра и/или редактирования сведений о выбранном объекте – предназначена для детального ознакомления с информацией об объекте структуры, а также её изменения при наличии соответствующих прав.
(3) Смарт-панель команд – содержит набор действий и операций, доступных в текущем контексте.
Рисунок 64 – Функциональные блоки приложения «Управление структурой»
1.6.2. Просмотр структуры объекта
Выберите объект с типом «сборочная единица» из папки «Примеры» в рабочей области рабочего стола (1): PMI.000.200.00/01 Блок зацепа. На смарт-панели нажмите «Отправить» (2) и в открывшемся списке доступных приложений выберите пункт «Управление структурой» (3) (Рисунок 65).Выполняется переход на страницу «Управление структурой» (1), где структура выбранного объекта отображается в виде иерархического дерева. Отображение структуры осуществляется в области навигации по объектам структуры (2), при этом выбранный объект становится головным (корневым) элементом в контексте текущей структуры. (Рисунок 66).Рисунок 65 – Отправить в приложение «Управление структурой»
Рисунок 66 – Отображение на странице «Управление структурой»
В случае, если в приложение отправляется объект, не имеющий предварительно определённой структуры, в области навигации по структуре отображается только корневой уровень, соответствующий данному объекту (Рисунок 67).
Рисунок 67 – Управление структурой
1.6.3. Создание структуры объекта
Формирование структуры объекта может быть выполнено двумя способами:
путём добавления уже существующих в системе объектов через функцию простого быстрого поиска;
за счет создания новых объектов непосредственно в ходе формирования структуры.
Порядок действий:
Откройте в приложении «Управление структурой» сборочную единицу (например, объект, созданный ранее в рамках примера работы с приложением «Рабочий стол»).
Выполните (Рисунок 68):
(2) – на смарт-панели разверните список команд;
(3) – найдите и выполните команду «Добавить в структуру».
Рисунок 68 – Управление структурой
(1) «Новый» — позволяет создать и добавить в структуру новый объект непосредственно в процессе формирования состава;После выбора команды «Добавить в структуру» открывается диалоговое окно «Добавление объекта в структуру», предназначенное для добавления как новых, так и уже существующих объектов на выбранный уровень иерархии.
В рамках данного диалога доступны следующие вкладки (Рисунок 69):
(2) «Поиск» — предоставляет возможность выбрать и добавить в структуру ранее созданные объекты из информационной системы.
Переключение между режимами добавления выполняется с помощью смены вкладок внутри одного диалогового окна.
Рисунок 69 – Управление структурой
Для добавления объектов в структуру предусмотрен режим непрерывного добавления, доступный на выбранном уровне иерархии. Данный режим активируется с помощью соответствующего чекбокса в интерфейсе диалогового окна:
.
1.6.3.1. Создание структуры объекта из существующих компонентов
(1) – активировать вкладку «Поиск»;Для добавления в структуру существующих объектов необходимо (Рисунок 70):
(2) – в поле поиска ввести обозначение или наименование необходимых объектов.
Рисунок 70 – Управление структурой
(1) – в поле поиска введите обозначение первого объекта. Поиск активируется автоматически после начала ввода;Пример: Добавление двух деталей в непрерывном режиме
Для примера добавим две детали, созданные ранее в приложении «Рабочий стол» (Рисунок 71):
(2) – убедитесь, что режим непрерывного добавления активирован (чекбокс установлен);
(3) – в списке найденных объектов выберите нужную деталь;
(4) – нажмите кнопку «Добавить».
Рисунок 71 – Управление структурой
После добавления первого объекта диалоговое окно остаётся активным, что позволяет продолжить добавление других объектов.
(1) – отключите режим непрерывного добавления (снимите галочку с чекбокса);Добавим вторую деталь и завершим операцию (Рисунок 72):
(2) – повторите поиск второй детали, введя в поле поиска её наименование;
(3) – в списке найденных объектов выберите нужную деталь;
(4) – нажмите кнопку «Добавить».
Рисунок 72 – Управление структурой
(1) (Рисунок 73). Для просмотра вновь добавленных объектов разверните структуру, нажав на иконку (1). В результате будут отображены дочерние компоненты (2) (Рисунок 73).После выполнения команды «Добавить» диалоговое окно закроется. В области навигации по структуре на выбранном уровне слева, напротив объекта, появится иконка свернутой структуры
, указывающая на наличие дочерних компонентов
Рисунок 73 – Просмотр структуры
1.6.3.2. Создание структуры объекта из новых компонентов
(1) – активируйте вкладку «Новый»;Для одновременного создания нового объекта и его добавления в структуру выполните следующие действия (Рисунок 74):
(2) – выберите тип создаваемого объекта, например «Сборочная единица»;
(3) – при необходимости добавить только один объект – отключите режим непрерывного добавления, сняв отметку с соответствующего чекбокса;
(4) – нажмите кнопку «Продолжить».
Рисунок 74 – Создание структуры из новых компонентов
(5) – заполнить поле «ID объекта»;После нажатия кнопки «Продолжить» происходит переход ко второму шагу диалогового окна — «Атрибуты». На данном шаге необходимо (Рисунок 75):
(6) – заполнить поле «Наименование»;
(7) – Нажать кнопку «Добавить».
Рисунок 75 – Создание структуры из новых компонентов
После выполнения команды «Добавить» диалоговое окно закрывается автоматически.
Если на момент выполнения операции структура была развернута, область навигации по структуре обновляется автоматически, и вновь созданный объект отображается в составе текущей структуры (Рисунок 76).
Рисунок 76 – Просмотр структуры
Если родительский уровень структуры был свёрнут, для просмотра изменений разверните структуру, нажав на соответствующую иконку (Рисунок 73).
1.6.3.3. Исключение объекта из структуры
- выберите необходимый уровень структуры (1);Откройте в приложении «Управление структурой» необходимый объект. После открытия страницы выполните следующие действия (Рисунок 77):
- на смарт-панели найдите (2) и выполните команду «Исключить из структуры» (3).
Рисунок 77 – Команда исключить из структуры
Обратите внимание: головной (корневой) элемент структуры исключить нельзя.
- нажать кнопку «Исключить» (4), чтобы подтвердить удаление объекта из структурыПосле выполнения команды «Исключить из структуры» на экране отображается диалоговое окно подтверждения действия (Рисунок 78). В данном окне пользователь может:
- либо нажать кнопку «Отменить» (5), чтобы отказаться от выполнения операции.
Рисунок 78 – Команда исключить из структуры
После нажатия кнопки «Исключить» система выполняет удаление выбранных объектов из структуры, отображение структуры обновляется с учётом внесённых изменений (Рисунок 79).
Рисунок 79 – Результат выполнения команды исключить из структуры
1.6.4. Конфигурирование структуры
1.6.4.1. Конфигурирование по правилу ревизий
Для активации области выбора правил конфигурирования структуры необходимо на смарт-панели нажать команду «Конфигурирование» (1) (Рисунок 80).Рисунок 80 – Конфигурирование структуры
(1) – выбор из списка ревизионного правила конфигурирования структуры;Активируется в левой части экрана область «Конфигурирование» (Рисунок 81). В данной области доступно:
(2) – установка даты;
(3) – установка текущей даты;
(4) – команда «Применить» для применения установленного правила;
Рисунок 81 – Конфигурирование структуры
На рабочем столе в папке «Примеры» выбрать сборочную единицу PMI.000.200.00/01•Блок зацепа (1) и отправить в приложение «Управление структурой» (2-3)(Рисунок 82).Пример: Изменить правило применяемости ревизии
В области навигации отобразится структура сборочной единицы с ревизионным правилом по умолчанию «Последняя рабочая» (1) (Рисунок 82). Для объекта PMI.000.200.01- Опора в соответствии с правилом подобрана ревизия с номером «02» и статусом «Разработка» (2) (Рисунок 83).Рисунок 82 - Отправить сборочную единицу в управление структурой
Активируйте область установки правил ревизионного конфигурирования и выберите правило применения ревизий в значение «Последняя утвержденная по дате выпуска» (1) (Рисунок 84).Рисунок 83 - Структура сборочной единицы с ревизионным правилом по умолчанию
Рисунок 84 - Конфигурирование структуры: выбор правила применяемости ревизии
(1) - Нажмите на поле «Дата»;Отключите чекбокс и установите более раннюю дату выпуска ревизий (Рисунок 85):
(2) - После нажатия на поле «Дата», появится календарь;
(3) - Выберите месяц «май» 2025 года;
(4) - Установите дату на 23.05.2025.
Нажмите применить (1) правило конфигурирования (Рисунок 86).Рисунок 85 - Конфигурирование структуры: выбор даты выпуска ревизии
В области навигации структуры обновится структура сборочной единицы согласно выбранному правилу (1) (Рисунок 87). Для объекта PMI.000.200.01- Опора в соответствии с установленным правилом подобрана ревизия с номером «01» и статусом «Утверждено» (2) (Рисунок 87).Рисунок 86 - Конфигурирование структуры: применить правило конфигурирования
…
Рисунок 87 - Результат применения ревизионного правила
1.7. Управление интерфейсом ПО САРУС+
1.7.1. Настройка таблицы
Интерфейс системы позволяет настроить отображение таблиц в левой части экрана. Для настройки внешнего вида таблицы нажмите на кнопку «Настройки» на панели команд рабочей области (Рисунок 88).
Рисунок 88 – Команда «Настройка таблицы»
(1) Управление порядком и видимостью столбцов – позволяет показывать или скрывать определённые столбцы, фиксировать столбцы, а также изменять их расположение;После нажатия открывается диалоговое окно настройки таблицы (Рисунок 89), в котором доступно:
(2) Чекбокс «Компактный вид» – включение компактного вида позволяет уменьшить высоту строк в таблице;
(3) Чекбокс «Чересполосица на фоне»– включение чередования цвета строк в таблице.
Рисунок 89 – Окно «Настройка таблицы»
Альтернативные способы настройки таблицы:
Управление компактным видом.
Функцию «Компактный вид» можно включить или выключить непосредственно с панели команд рабочей области (Рисунок 90);
Рисунок 90 – Управление компактным видом таблицы
Скрытие и фиксация столбцов.
Для оперативного управления отдельными столбцами используйте контекстное меню, вызываемое нажатием на заголовке необходимого столбца. В меню доступны следующие действия (Рисунок 91):
Рисунок 91 – Контекстное меню столбца
Для настройки отображения столбцов на рабочем столе откройте диалоговое окно «Настройка таблицы», нажав на соответствующую команду (1). В окне отображается список всех доступных столбцов, представленных на рабочем столе (2) (Рисунок 92).Пример: Управление порядком и видимостью столбцов на рабочем столе
Рисунок 92 – Настройка столбцов рабочего стола
Для изменения порядка столбцов необходимо (Рисунок 93):
нажать и удерживать значок
рядом с названием нужного
столбца (например, «Статус»);перетащить его на новое место — в данном случае над столбцом «Тип»;
.
Рисунок 93 – Измененный порядок столбцов
Для скрытия столбца выполните следующий порядок действий (Рисунок 94):
нажмите на иконку видимости
рядом со столбцом «Тип»;
(4), и означает, что столбец скрыт;- как только столбец будет скрыт, изменения сразу же отобразятся в таблице — скроется столбец «Тип» (5)
.
Для включения режима чередования строк активируйте чекбокс «Чересполосица на фоне» (6).Рисунок 94 – Скрыть столбец таблицы
После включения фон таблицы изменится — строки будут отображаться с разной цветовой заливкой (7) (Рисунок 95).
Для включения компактного режима активируйте чекбокс «Компактный вид» (8).Рисунок 95 – Активирован режим чересполосица
После включения высота строк в таблице уменьшится, что позволяет разместить на экране больше данных одновременно (9)
(Рисунок 96).
Рисунок 96 – Активирован компактный вид
1.7.2. Настройка смарт-панели
Для того чтобы свернуть смарт-панель нажмите на кнопку «Свернуть»(1), которая обычно находится в правой крайней части панели (Рисунок 97).Для удобства работы панель можно временно свернуть, чтобы освободить пространство на экране, или развернуть, когда потребуется доступ к её элементам.
Рисунок 97 – Смарт-панель команд
После выполнения команды смарт-панель скроется с экрана, а на её месте
появится компактная кнопка «Развернуть»
.
Для повторного отображения смарт-панели нажмите кнопку «Развернуть». Панель инструментов будет восстановлена.
1.7.3. Настройки экрана
Интерфейс системы поддерживает возможность скрытия правой или левой части экрана для оптимизации пространства.
На странице приложения в верхнем правом углу расположены следующие кнопки для управления видимостью областей экрана (Рисунок 98):
(1) «Скрыть правую часть»;(2) «Скрыть левую часть»;
(3) «Показать все» (обычно активно по умолчанию).
Рисунок 98 – Управление видимостью областей экрана
По умолчанию, при открытии приложения, правая и левая части экрана отображаются одновременно. Это стандартное состояние интерфейса. На странице приложения выполните команду «Скрыть правую часть» (1) (Рисунок 99).Пример: Скрыть правую часть экрана.
Рисунок 99 – Отображение экрана по умолчанию
После нажатия «Скрыть правую часть», правая часть экрана исчезнет, а левая часть автоматически займёт всё доступное пространство экрана. (Рисунок 100).
Для восстановления правой части экрана, используйте кнопку «Показать все»Рисунок 100 – Отображение только правой части экрана
